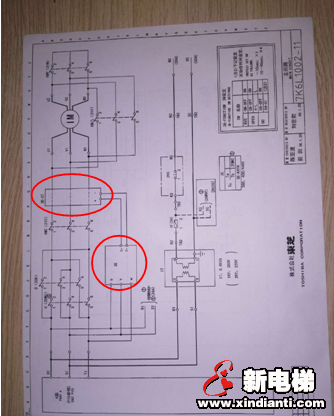

東芝自動扶梯、自動人行道控制柜內配置了一個在東芝自動扶梯和自動人行道的電氣原理圖圖紙上標識為3E的部件，見下圖紅色標注圈：

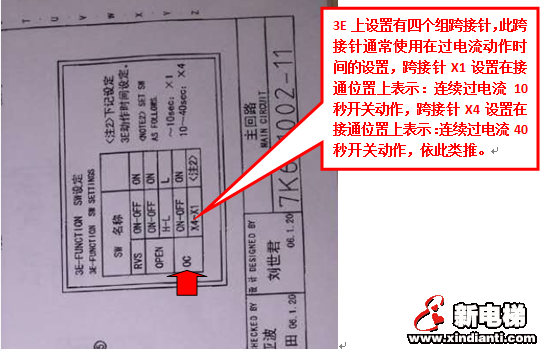

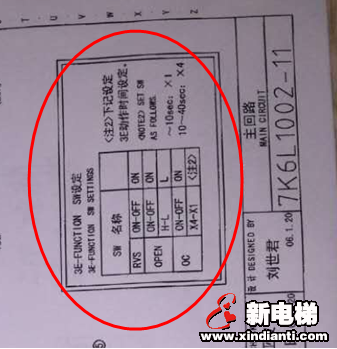

在這張圖的下方也標注了備注，這個備注您看懂了嗎？見下圖紅色標注圈：

其實3E電子部件具備以下功能：

1：斷相保護功能

2：缺相保護功能

3：過電流保護功能

上述功能可以進行開通和關閉的設置

3E功能的設定：在3E和3E—CT組合電子部件中，3E電子部件控制和盒上設置了三個DIP開關，這三個DIP控制開關的功能如下：

l RVS：錯相保護功能，處在“ON”位置時，錯相保護功能開通。反之處在“OFF”位置時錯相功能關閉

l OPEN：斷相保護功能，此DIP開關處于“ON”位置時斷相保護功能開通，反之處在“OFF”位置時斷相功能關閉

l OC：過電流保護功能。此功能是主回路上3E—CT與3E控制盒連接，3E—CT檢測到的電流反饋給3E控制盒，此DIP開關設置在“ON”位置時過電流保護開通，反之“OFF”位置時過電流保護功能關閉
