電梯門保護產品——光幕的一些基本知識

2016-02-22 來源：新電梯作者：admin 瀏覽數：2067 新電梯網

核心提示：據統計，門系統故障占了電梯人身傷亡事故的很大一部分比例。無論是國標還是檢規都有類似規定：“當乘客在轎門關閉過程中，通過入口時被門扇撞擊或?qū)⒈蛔矒?，一個保護裝置應自動地使門重新開啟?！币虼怂谐鰪S的電梯總會配有一套門保護產品。 而對于業外人士

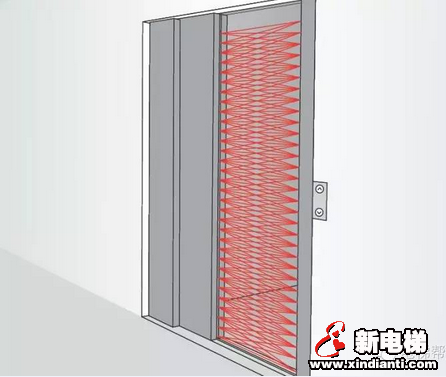

據統計，門系統故障占了電梯人身傷亡事故的很大一部分比例。無論是國標還是檢規都有類似規定：“當乘客在轎門關閉過程中，通過入口時被門扇撞擊或?qū)⒈蛔矒?，一個保護裝置應自動地使門重新開啟?！币虼怂谐鰪S的電梯總會配有一套門保護產品。 而對于業外人士來說，對電梯門保護作用的形象認識絕大多數來自一部經典港片《無間道》。在影片的最后，梁朝偉制住黑幫在警方的臥底劉德華后進入電梯，電梯到站后開門卻被另外一個黑幫在警方的臥底一槍爆頭而倒下。梁倒在電梯廳轎門之間，當電梯轎門關門后，安全觸板觸及梁的尸身而一遍遍地重新開門，在梁臨死前之不甘和劉的無措之中影片的故事也戛然而止。 其實安全觸板這種接觸式的門保護已經式微了，因?yàn)槭紫葟脑O(shè)計安全角度來說，安全觸板不滿足Fail Safe故障安全這個原則，因?yàn)楫?dāng)觸板的微動開關損壞后，安全觸板無法實現安全的閉環，門機將繼續關門從而有可能夾傷人；其次這種接觸式保護的方式給乘客帶來不舒適，因此現在主流的是光幕，這種非接觸式的門保護方案。 說起光幕，很多人會將其與安全光幕混淆起來。其實安全光幕一般都漆成黃色，而且需要根據國際標準由第三方認證機構認證的，常見的認證是安全2級和安全4級，具體也不展開了。但在中國，很多小光幕廠將普通光幕漆成黃色，當做安全光幕隨著設備賣，這是非常不負責任的行為。目前的電梯光幕滿足不了安全等級，也沒有相關的認證，因此不屬于安全光幕。有光幕公司將中國的3C認證作為產品賣點，其實電梯光幕是不需要3C認證的。那些做3C認證的光幕廠產品所做的認證也只是依據GB10408（入侵探測器）和GB16796（安全防范報警設備）這2個標準。這些標準都是與電梯無關。 下面簡單說一下光幕的產品知識。 電梯光幕是由安裝在電梯轎門兩側的紅外發射器和接收器和專用柔性電纜三大部分組成的門系統安全保護裝置。 電梯光幕工作原理如下： 光幕發射端內有若干個紅外發射管，在微控制單元的控制下，發射接收管依次打開，一個發射頭發射出的光線依次被多個接收頭接收，形成多路掃描。通過這種自上而下連續掃描轎門區域，形成一個密集的紅外線保護光幕。當其中任何一束光線被阻擋時，由于接收頭后端電路無法實現光電轉化，光幕判斷有遮擋，因此向門機輸出一個中斷信號。這個中斷信號可以是開關量的信號，也可以是高低電平的信號。電梯門機接到光幕給的信號后，立即輸出開門信號，轎門即停止關閉并反轉開啟，直至乘客或阻擋物離開警戒區域后電梯門方可正常關閉，從而達到安全保護目的，避免電梯夾人事故的發生。 上述的電梯光幕工作原理有幾個基本概念，首先就是光電的量子效率問題。這里有2個技術可以選擇，CMOS和CCD技術。玩過相機的人都知道這兩個名詞，一般手機里的攝像頭都是CMOS的，數碼相機里的都是CCD的。CCD工藝復雜，所以相同分辨率情況下成本肯定比CMOS高。CMOS有個特點，光線良好的情況下，光電轉換的量子效率高，但光線不好的話，轉化率低，表現出來的成像質量就急劇下降。所以運用CMOS攝像頭的手機在晚上成像質量就急劇下降。限于成本關系，紅外光幕接收頭都是用的CMOS技術。光電轉換效率低的直接后果就是光幕容易產生誤判斷。為了提高光電轉換效率低，常用的解決方案就是加大發射功率。發射頭長期在高功率狀態下工作容易損壞。瑞電士有自己獨特的解決方案，就是采用埋溝CCD工藝的CMOS方案，這樣既解決了成本問題，又提高了光電轉換效率。 還有一個概念就是光眼數和光束數。現在很多人簡單地以光束數來判別光幕的好壞，很多招標文件就簡單地寫“要求150束以上”。這其實是個錯誤的觀點。光眼，一般是以一對的形式出現，一個發射、一個接收。不知道大家是否觀察過手電筒的光斑。手電筒的光斑從近到遠，光斑越來越大，這是因?yàn)楣馐前l(fā)散的。光幕就算利用光的散射原理實現多路掃描的。由于光的散射性，一個發射頭發射出來的光在遠距離能覆蓋到5個接收頭，逐個掃描，這就是所謂的5路掃描。當然最上端和最下端的發接收頭，都會有3束光由于光線散射角度的物理原因接收不到。這樣16個發射頭5路掃描就是再減去上下各3路掃不到的就是16*5-6=74。當然我們也能做7路、9路甚至11路掃描，如果11路掃描的話，就是 16*11-6=176-6=170束 。這個方案和74束一樣的元器件成本，可以實現170束掃描光束，普通光幕一下子變成了高檔光幕。不過這170束完全沒意義，因?yàn)檫@肯定在光幕發射和接收距離相當遠的地方才能實現的。其實電梯要夾人，都是在電梯關門最后的 15~20CM行程中。而這時光幕都已經是平行光了。所以簡單以光束數來判別光幕完全沒意義。 筆者認為電梯光幕作為門系統的保護裝置，最重要的評價要素是可靠性。 結合多年的實踐，我認為應該從以下幾個要素來判別光幕產品的可靠性： 1 IP等級 2 抗干擾能力 3 抗光強度 國內的現場條件比較惡劣，粉塵、井道中的濕氣都將影響電梯光幕這種電子產品的可靠性，普通的IP54防護等級已經不夠了，至少需要IP65的防護等級。 電梯系統里的干擾源很多，來自電梯變頻器的高頻寄生干擾是最常見的干擾源。因?yàn)樽冾l器的PWM脈沖調制會在電源側產生高次諧波電流，導致電源波形畸變，變頻器功率越大，干擾越嚴重。出于降本考慮，國內相當部分電梯變頻器都減配了濾波器，變頻器運行產生的群脈沖對光幕的干擾嚴重。靜電放電會產生電磁脈沖，形成高電位、強電場的瞬時大電流。這同樣對光幕的損傷很大。除了這些干擾，照明的電子整流器的交流寄生干擾也是常見的干擾源。 以上種種干擾，可以通過電源線、空間等途徑影響光幕，造成光幕的誤動作。因此光幕的可靠性很大程度上取決于其方案的抗干擾性。 光幕作為一個電子產品，其可靠性還取決于其電磁兼容性，具備較強的電磁耐受性（EMS）是衡量其可靠性的關鍵指標。關于這點，Otis有一套完善的測試方法《Worldwide Electrical and Electronic Products Qualification Test Standard & Standard Work 》，由于文件號是51628，業內簡稱Otis 51628，對這問題感興趣的話可以找來看看。網上有下載的。 強光也是光幕的天敵。過去很多廉價的解決方案都只能滿足抗光強度50,000LUX，現在這些產品基本上只存活在低端市場。可靠的光幕產品至少要能滿足抗光強度100,000LUX的條件。 一直以來，對于電梯光幕的性能無論是歐標還是國標都沒有具體規定。只是在歐標EN81-70（殘疾人梯，國內是推薦標準GB-T 24477）規定“保護裝置（如光幕）應至少覆蓋轎廂地坎以上25mm~1800mm,此裝置應該是傳感器，以防止乘客直接接觸關閉中的門扇?！?STRONG style="MAX-WIDTH: 100%; WORD-WRAP: break-word !important"> 但是隨著對人身保護的越來越重視，這種格局馬上會改變。歐盟用EN81-20/50替代發布很久的EN81-1/2，過渡期為2年。中國在2016年實施基于EN81-20/50的新國標。過渡期為1年。 在新標準中，關于門保護的條款和舊標準相比相差很大，可以說是顛覆性的。因?yàn)槠湟蟆霸摫Ｗo(hù)裝置應有能力檢查高度至少為50mm的障礙物”。
