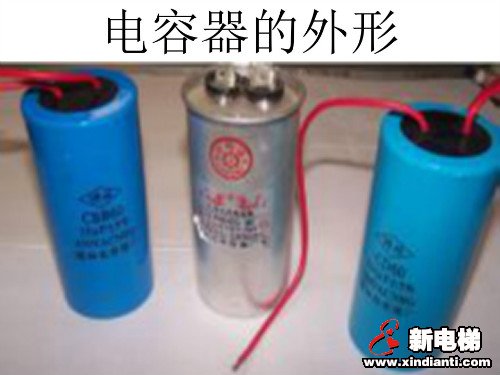

電容器的定義：

l 電容器用C 表示（Capacitor)，電容器是電路中容納電荷的器件，是電子設備中大量使用的元件之一，是用于耦合，旁路、濾波、和調諧回路，任何兩個相鄰很近的導體包括導線形成電容器。平行板電容器有兩個極板和介質組成，

l 電容器具有阻止直流點的通過，允許交流電通過的特性，利用這一特性在回路中起到濾波和旁路高頻的作用。

l 電容器的作用：有耦合、濾波、退耦、高頻消振、調諧、旁路、中和、定時、積分、微分、補償、自舉、分頻等作用





電容器的分類

l 1、按照結構分三大類：固定電容器、可變電容器和微調電容器。

l 2、按電解質分類：有機介質電容器、無機介質電容器、電解電容器和空氣介質電容器等。

l 3、按用途分有：高頻旁路、低頻旁路、濾波、調諧、高頻耦合、低頻耦合、小型電容器

l 4、按制造材料的不同可以分為：瓷介電容、滌綸電容、電解電容、鉭電容，還有先進的聚丙烯電容等等

l 6、低頻旁路：紙介電容器、陶瓷電容器、鋁電解電容器、滌綸電容器。

l 7、濾波：鋁電解電容器、紙介電容器、復合紙介電容器、液體鉭電容器。

l 8、調諧：陶瓷電容器、云母電容器、玻璃膜電容器、聚苯乙烯電容器。

l 9、低耦合：紙介電容器、陶瓷電容器、鋁電解電容器、滌綸電容器、固體鉭電容器。

l 10、小型電容：金屬化紙介電容器、陶瓷電容器[1]、鋁電解電容器、聚苯乙烯電容器、固體鉭電容器、玻璃釉電容器、金屬化滌綸電容器、聚丙烯電容器、云母電容器。

l 高頻旁路：陶瓷電容器、云母電容器、玻璃膜電容器、滌綸電容器、玻璃釉電容器。

l 低頻旁路：紙介電容器、陶瓷電容器、鋁電解電容器、滌綸電容器。

l 濾波：鋁電解電容器、紙介電容器、復合紙介電容器、液體鉭電容器。

l 調諧：陶瓷電容器、云母電容器、玻璃膜電容器、聚苯乙烯電容器。

l 低耦合：紙介電容器、陶瓷電容器、鋁電解電容器、滌綸電容器、固體鉭電容器。

l 小型電容：金屬化紙介電容器、陶瓷電容器[1]、鋁電解電容器、聚苯乙烯電容器、固體鉭電容器、玻璃釉電容器、金屬化滌綸電容器、聚丙烯電容器、云母電容器。

介質材料

l 電容器所用介電材料主要為固體，可分為有機和無機兩大類。根據分子結構形式，無機介電材料有微晶離子結構、無定形結構和兩者兼有的結構（如陶瓷、玻璃、云母等）。有機介電材料主要為共價鍵組成的高分子結構，按結構對稱與否又可分為非極性（如聚丙烯、聚苯乙烯等）和極性（聚對苯二甲酸乙二酯等）兩類。電解電容器所用介質是直接生長在陽極金屬上的氧化膜，也是離子型結構。

l 介電材料在外電場作用下會發生極化、損耗、電導和擊穿等現象，它們代表著電介質的基本特性，而這些特性又取決于組分和分子結構形式。

l 非極性有機材料和離子結構較完善而緊密的無機材料的極化，屬于快速極化類型；而極性有機材料和結構松弛的離子晶體則屬于緩慢極化類型。前者介電常數 ε較低，損耗角正切tgδ值很小，溫度、頻率特性較好,且體積電阻率也較高；后者則大致相反。工程用介電材料不是理想的電介質，具有不同程度的雜質、缺陷和不均勻性。這是產生不同的體積電阻率ρV和擊穿場強Eb的原因。附表列出電容器常用介電材料的極化形式及其介電特性。

l 特性參數

l 1耐壓

l 2容量

l 折疊 標稱電容量和允許偏差

l 標稱電容量是標志在電容器上的電容量。

l 電容器的基本單位是法拉，簡稱法（F），但是，這個單位太大，在實地標注中很少采用。

l 其它單位關系如下：

l 電容容量單位換算式

l 1F=1000mF

l 1mF=1000μF

l 1μF=1000nF

l 1nF=1000pF

l 電容器實際電容量與標稱電容量的偏差稱誤差，在允許的偏差范圍稱精度。

l 精度等級與允許誤差對應關系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、 Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%）。

l 一般電容器常用Ⅰ、Ⅱ、Ⅲ級，電解電容器用Ⅳ、Ⅴ、Ⅵ級，根據用途選取。

額定電壓

l 在最低環境溫度和額定環境溫度下可連續加在電容器的最高直流電壓有效值，一般直接標注在電容器外殼上，如果工作電壓超過電容器的耐壓，電容器擊穿，造成不可修復的永久損壞。

額定電流

l 直流電壓加在電容上，并產生漏電電流，兩者之比稱為絕緣電阻。

l 像陶瓷電容器、薄膜電容器的話，絕緣電阻是越大越好

l 鋁電解電容之類的絕緣電阻是越小越好。

電容的時間常數

l 時間常數：為恰當?shù)脑u(píng)價大容量電容的絕緣情況而引入了時間常數，他等于電容的絕緣電阻與容量的乘積。

l T=RC

l T-TIME CONSTANT

l R-RESISTANCE

l C-CAPACITANCE

電容器的溫度特性

l 通常以20攝氏度基準溫度的電容量與有關溫度的電容量百分比表示。

頻率特性

l 隨著頻率的上升，一般電容器的電容量呈現下降的規律

電容器的型號命名方法

l 國產電容器的型號一般由四部分組成（不適用于壓敏、可變、真空電容器）。依次分別代表名稱、材料、分類和序號。

l 第一部分：名稱，用字母表示，電容器用C；

l 第二部分：材料，用字母表示；

l 第三部分：分類，一般用數字表示，個別用字母表示

l 第四部分：序號，用數字表示。用字母表示產品的材料：A-鉭電解、B-聚苯乙烯等非極性薄膜、C-高頻陶瓷、D-鋁電解、E-其它材料電解、G-合金電解、H-復合介質、I-玻璃釉、J-金屬化紙、L-滌綸等極性有機薄膜、N-鈮電解、O-玻璃膜、Q-漆膜、T-低頻陶瓷、V-云母紙、Y-云母、Z-紙介

電容器容量標示

l 1．直標法

l 用數字和單位符號直接標出。如1uF表示1微法，有些電容用“R”表示小數點，如R56表示0.56微法。

l 2．文字符號法

l 用數字和文字符號有規律的組合來表示容量。如p10表示0.1pF,1p0表示1pF,6P8表示6.8pF,2u2表示2.2uF.

l 3．色標法

l 用色環或色點表示電容器的主要參數。電容器的色標法與電阻相同。

l 電容器偏差標志符號：+100%-0--H、+100%-10%--R、+50%-10%--T、+30%-10%--Q、+50%-20%--S、+80%-20%--Z

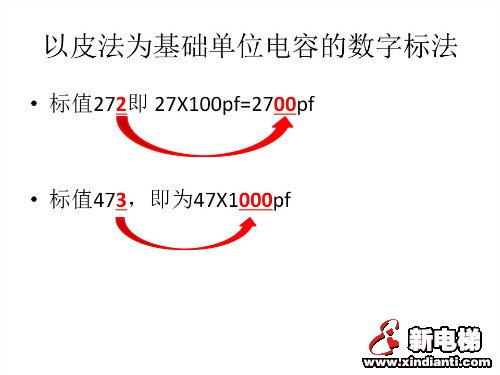

l 4．?dāng)?shù)學計數法：如上圖瓷介電容，標值272，容量就是：27X100pf=2700pf.如果標值473，即為47X1000pf（后面的2、3，都表示10的多少次方）。又如：332=33X100pf=3300pf。

電解電容器的檢測

l a、因?yàn)殡娊怆娙莸娜萘枯^一般固定電容大得多，所以，測量時，應針對不同容量選用合適的量程。根據經驗，一般情況下，1～47μF間的電容，可用R×1k擋測量，大于47μF的電容可用R×100擋測量。

l b、將萬用表紅表筆接負極，黑表筆接正極，在剛接觸的瞬間，萬用表指針即向右偏轉較大偏度（對于同一電阻擋，容量越大，擺幅越大），接著逐漸向左回轉，直到停在某一位置。此時的阻值便是電解電容的正向漏電阻，此值略大于反向漏電阻。實際使用經驗表明，電解電容的漏電阻一般應在幾百kΩ以上，否則，將不能正常工作。在測試中，若正向、反向均無充電的現象，即表針不動，則說明容量消失或內部斷路；如果所測阻值很小或?yàn)榱?，說明電容漏電大或已擊穿損壞，不能再使用。

l c、對于正、負極標志不明的電解電容器，可利用上述測量漏電阻的方法加以判別。即先任意測一下漏電阻，記住其大小，然后交換表筆再測出一個阻值。兩次測量中阻值大的那一次便是正向接法，即黑表筆接的是正極，紅表筆接的是負極。

l d、使用萬用表電阻擋，采用給電解電容進行正、反向充電的方法，根據指針向右擺動幅度的大小，可估測出電解電容的容量。

可變電容器的檢測

l a、用手輕輕旋動轉軸，應感覺十分平滑，不應感覺有時松時緊甚至有卡滯現象。將載軸向前、后、上、下、左、右等各個方向推動時，轉軸不應有松動的現象。

l b、用一只手旋動轉軸，另一只手輕摸動片組的外緣，不應感覺有任何松脫現象。轉軸與動片之間接觸不良的可變電容器，是不能再繼續使用的。

l c、將萬用表置于R×10k擋，一只手將兩個表筆分別接可變電容器的動片和定片的引出端，另一只手將轉軸緩緩旋動幾個來回，萬用表指針都應在無窮大位置不動。在旋動轉軸的過程中，如果指針有時指向零，說明動片和定片之間存在短路點；如果碰到某一角度，萬用表讀數不為無窮大而是出現一定阻值，說明可變電容器動片與定片之間存在漏電現象。

固定電容器的檢測方法

l A.檢測10pF以下的小電容因10pF以下的固定電容器容量太小，用萬用表進行測量，只能定性的檢查其是否有漏電，內部短路或擊穿現象。測量時，可選用萬用表R×10k擋，用兩表筆分別任意接電容的兩個引腳，阻值應為無窮大。若測出阻值（指針向右擺動）為零，則說明電容漏電損壞或內部擊穿。

l B.檢測10PF～001μF固定電容器是否有充電現象，進而判斷其好壞。萬用表選用R×1k擋。兩只三極管的β值均為100以上，且穿透電流要小?？蛇x用3DG6等型號硅三極管組成復合管。萬用表的紅和黑表筆分別與復合管的發射極e和集電極c相接。由于復合三極管的放大作用，把被測電容的充放電過程予以放大，使萬用表指針擺幅度加大，從而便于觀察。

l 應注意的是：在測試操作時，特別是在測較小容量的電容時，要反復調換被測電容引腳接觸A、B兩點，才能明顯地看到萬用表指針的擺動。C對于001μF以上的固定電容，可用萬用表的R×10k擋直接測試電容器有無充電過程以及有無內部短路或漏電，并可根據指針向右擺動的幅度大小估計出電容器的容量。
