一、問題的提出

　　當今我國社會，國民生活水平的迅速提高，人們對于電梯的需求越來越強烈，尤其家中有老人或殘障人員的家庭，對于電梯的需求顯得愈加迫切。在我國有大量的低層住宅需要安裝或加裝電梯，早在2018年有人測算，我國已建成的老舊住宅有250萬門棟符合加裝電梯的條件。隨著國家經濟實力的強勁增長，2019年，政府在工作報告中特提出加快有計劃分步驟的在全國實施與建設生態“智慧城市”任務，故在各地政府多項政策的加持下，也促進了老舊住宅電梯的安裝或加裝電梯工作得以大幅度展開。然而，由于電梯井道與建筑物，以及用戶等要求限制了部分住宅電梯、家用電梯及舊樓家裝電梯的普及與發展。

　　因此，對于我們電梯行業及工程技術人員來說，有責任與義務解決此項電梯行業存在的難點，就此問題的所在，特提出所須配套、系統解決的幾個方面問題及事項。

　　● 大量住宅樓及廠商需要加裝或改造電梯，而成本較高；

　　● 低層而密集的老舊住宅一二樓用戶，擔憂影響自家環境，即阻擋室內光線及通風等問題；

　　● 加裝電梯配套方案與舊宅土建不匹配，牽涉到舊宅建筑物使用安全等方面原因；

　　● 用戶提出的加裝電梯井道及出入等場地要求，限制了家用電梯及舊樓加裝電梯的配套。如施工下方有管道或下水道或場地狹窄等公用設施；

　　● 部分電梯企業服務與技術工作不到位，用戶不滿意。如土建技術方案或產品配置用戶認為不滿足要求或使用功能；

　　● 現產品不足或用戶原因，導致政府及用戶對電梯監管、使用模式難易達到有效預防的安全目標。

　　二、方案的抉擇

　　本發明針對上述各項要求及相關問題，對于電梯行業的研發人員應主動尋找一種可靠而實用的解決方案。我們知曉，通常舊樓加裝電梯選用曳引式電梯與鋼結構井道配合使用，更進一步的選用組合式井架，聽說此結構具有專利技術；而對于家用電梯因井道較小，特采取液壓電梯和螺桿式驅動電梯、鋼帶電梯配套?？梢姡@些電梯均存在各自的不足，如液壓電梯具有成本高及環境污染等缺點；而螺桿式機械傳動效率及運行速度太低等缺陷；至于鋼帶電梯因曳引能力系數較小且不穩定，易出現鋼帶打滑等現象。

　　由上可知，我們能否研究一種新結構電梯與具有兼容特征的電梯土建配套呢？即針對各建筑物特點，找出解決用戶的不同需求。我們科研團隊通過多年電梯與建筑物土建研究表明，利用一種新結構電梯配套各種類型土建的方案是可行的。其要點在于本結構電梯適用于不同井道架，注重本井道架是獨立而自由的。顯然，其要求不能與用戶原土建相連或搭建，以防止井道架的沉降而影響原有用戶建筑物。我們深知，對于現今任何一種電梯產品結構與諸多形式的井道配套也不是通用的。

　　通常舊樓加裝電梯與井道架配置主要有平層入戶、錯層入戶、亞平層（斜坡）入戶三種處理方式。此外，大部分用戶提出配有長短不一的連廊等入戶的要求。又當一樓及二樓用戶提出通風與光線問題時，應具有一種井架結構在一或二層不阻擋通風與透光。即考慮可在一、二樓采取一懸空式井架結構，其周邊配有防護欄；且電梯對重為側置式等相關特殊結構配置。

　　同時，還應考慮家用電梯的土建井道或井架，主要解決所配電梯確保用戶的小井道能安裝成最大轎廂（即滿足載人空間）。但不能選用液壓式、螺桿式及鋼帶式驅動電梯配套，應使電梯整機性價比為最佳選擇。

　　綜上所述，對于其電梯與井道架根據相關因素及用戶使用要求，為確保其產品的可靠性與安全性，特提及本發明相關約束條件。

　　1）老舊電梯高度一般不會超過十層以上樓房。則鋼結構井架獨立高度可規定不大于40m；

　　2）因樓層高度等原因，則電梯額定速度可控制為不超過1.0m/s；

　　3） 舊樓加裝電梯因出入人員（含殘障人員）不多且空間相對狹窄，故電梯額定載重量通常不超過800kg，但最大不超過1000kg；

　　4）為解決用戶通風及透光等問題，增設一種一或二層為懸空式井架（即部分封閉式井道），并配有周邊安全護欄等安全防護裝置；

　　5）井架應配置地基基礎設計圖，其混凝土基礎壓強應大于0.15MPa。如土質強度不夠應加樁基；

　　6）要求地基基礎應能承受四級地震烈度；且井架頂部能承受十級及以下臺風和暴雨。

　　三、結構與原理

　　就上述問題及要求，針對電梯井道架結構及其電梯的配置設計方案分別提出如下：

　　1）電梯井道架結構

　?。?）第一種井道架結構

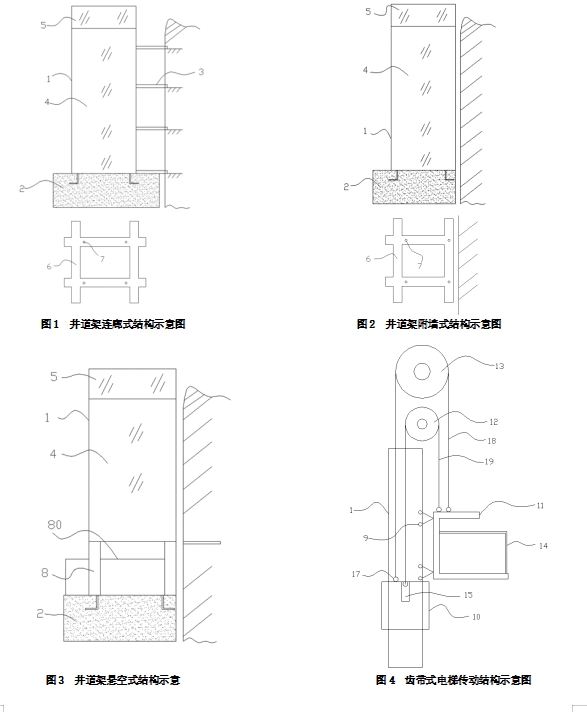

　　詳見圖1所示。序號1井架通過序號7地腳螺栓固定在序號2井架基礎上，且其基礎呈井形混凝土架構。此為用戶連廊式入戶方式，則序號3連廊一頭鉸接（此點為懸掛式受力端）在井架橫梁上，另一端懸掛在用戶過道上，它們之間允許微量相對樓面位移?？梢?，電梯安裝在井架內，只要井形混凝土架構基礎牢固，既能確保在電梯運行時井架穩定，又能防止建筑物的沉降及其它環境因素，導致電梯或用戶建筑物引發相關安全問題。

　　圖2所示，與圖1不同之處有兩點。一是混凝土架構為雙條形結構，因其結構與用戶建筑物地基近距離接觸。另一點在于井架同樣與用戶建筑物地基近距離接觸時，不用連廊附件。即用戶不需要連廊式入戶，

　　                                   圖5  露天電梯傳動結構示意圖                           圖6  井道架與電梯布局結構圖

　　直接進入用戶建筑物過道上。且其它要求與圖1所示一致。

　　此外，當用戶有下水道或管道通過用戶井道的基礎時，則須在其混凝土架構上留有穿過用戶下水道或管道的孔洞。但其混凝土架構必須滿足井架結構設計要求及可靠性。

　?。?）第二種井道架結構

　　如圖3所示。它與圖2不同之處，在于二樓或三樓層之下增加了一段懸空式結構。且四周外圍配有一定高度的可通風的網狀安全護欄，以確保電梯在一樓?？繒r的人員安全。另一點在于，鋼結構井架中對重放置在用戶建筑物進門的左側或右側的上方。為保證其人員通行時安全性，則在一層和多層上方增加對重墜落或沖擊樓層底部結構的安全層面。這是通常電梯所不具備的特殊結構。

　　此外，本井道架也可選用用戶需要的連廊式入戶。即增加序號3連廊，一頭鉸接在井架橫梁上，另一端懸掛在用戶過道上，它們之間允許微量相對樓面移位。同時，可備有在其混凝土架構上增設穿過用戶下水道或管道的孔洞。

　　2）電梯配置結構

　?。?）與第一種井架結構配置的電梯

　　現介紹一種新開發的電梯產品，參見本公司專利產品（專利號：201410334583.1）。即具體介紹一種在此專利產品改進后的齒帶式電梯傳動結構示意圖，詳見圖4所示。它與現有技術相比，在符合安全又可靠的前提下，其結構更加簡化而緊湊。在家用電梯方面：對于井道面積極小、無底坑、無機房的井道特適用。

　　此外，也適用于舊樓家裝電梯用戶的配套需求。因其獨立置于井架內，本配置既避免了建筑物地面及房頂土建工程的相關問題，又滿足當?shù)匾?guī)劃建筑設計院新增設備的建筑設計要求。

　　現進一步說明齒帶式電梯傳動結構示意圖，其工作原理：序號13限速制停裝置（即限速器與安全鉗組合）由序號10平衡重（或?qū)χ丶埽┡c序號11轎廂架通過序號18鋼絲繩（安全繩）連接懸掛在其（序號13）限速器繩輪上；序號12（主機）動力輸出主動齒輪通過序號19同步齒帶和序號15齒帶繩頭張緊裝置形成回路與轎廂架連接。在主機齒輪正反轉動時，帶動轎廂垂直向上或向下運行。此外，序號15齒帶繩頭張緊裝置與序號10平衡重有相對微量位移。并配有斷帶安全控制裝置。

　　綜上所述，本發明配套電梯與原發明專利主要在于一項重大改進。首先，在于將同步齒帶傳動下井道底坑的張緊裝置直接并入平衡重架構內。其次，將序號1主、副C型導軌合并成一體放置在對重側。由此，一方面精簡轎廂架下及井道的空間；另一方面使本發明電梯不具有強制式驅動電梯的屬性?？梢姡谕燃夹g(shù)參數下，將電梯井道架做到最小尺寸。有效解決用戶因出入人員（含殘障人員）不多且地域相對狹窄的難度；又解答了加裝電梯整體結構不影響原建筑物的難題。

　?。?）與第二種井架結構配置的電梯

　　詳見圖5所示，它也是在本公司專利產品改進的基礎上形成的，且具有獨特性，故可稱之為露天電梯。

　　現將其露天電梯傳動結構示意圖（圖5）其工作原理描述如下：

　　序號13限速制停裝置由序號10平衡重（或?qū)χ丶埽┡c序號11轎廂架通過序號18鋼絲繩（安全繩）連接懸掛在其（序號13）限速器繩輪上，而序號18鋼絲繩（安全繩）的另一端繞過序號20平衡輪固定連接在井架頂部，形成回路；序號19同步齒帶通過與序號11轎廂架連接懸掛在序號12動力輸出主齒輪（主機）上，而另一端繞過齒帶導輪通過序號150齒帶繩頭張緊裝置固定連接在井架頂部。當動力輸出齒輪正反轉動時，帶動轎廂或平衡重垂直向上或向下運行。序號150張緊裝置在井架頂部有相對微量位移。并配有斷帶安全控制裝置。

　　此外，需要進一步說明本發明配置電梯主要增加如下幾項特殊功能和結構：

　　a. 對于圖3所示懸空式井架結構，電梯轎廂底部在不采用隨行電纜外，還配有激光底坑安全檢測功能，當?shù)撞坑腥嘶蜻M(jìn)入物體時，則電梯近距離停止并警鈴鳴響；同時，返回上一樓層停靠而開門停梯。

　　b. 通常將電梯基站設置在二樓或三樓及以上。即無人呼梯時，電梯自動?？慷腔蛉龢羌爸虚g樓層，避免轎廂在無人乘坐電梯時遮擋一或二層用戶的通風與透光問題。

　　c. 為防止電梯平衡重下降到地面空間而影響通風，將圖5平衡重懸掛比改為2：1，故轎廂運行到頂層時，而平衡重只?？吭诰苤胁?。且在井架二層或三層底部有一防墜落隔離層。

　　d. 最后一點，當其地基基礎遭遇四級地震烈度及井架頂部遇到十級及以下臺風或暴雨時，電梯可自動停梯并報警。顯而易見，在于電梯運行與驅動及監控可優先選用物聯網網聯集中控制方案。

　　四、要點與總結

　　通過上述諸多描述及說明，本發明實為二種電梯結構與不同井架的組成配合，通常適用于舊樓、既有建筑物樓層及露天配置電梯，也適應于不同土建現狀及不同人群的特殊要求。

　　可見，本發明專利擁有與當前曳引式（含鋼帶式）、液壓式及螺桿式電梯所不能具有的功能與優勢：

　　1）由于電梯整體結構緊湊，在于其機房主機及井道部件占用空間大幅縮小，詳見圖6所示。則特適用于小機房、無機房及淺底坑，定深受用戶眷顧。

　　2）因電梯及配置井道為獨立式總體結構，則用戶不需擔心本身建筑物等相應問題的產生。當井架無論是整體式封閉，還是半封閉式結構，均可采取井架標準節式的組合，使制造及安裝帶來極大的便利。

　　3）當用戶要求解決不通風與不透光的特殊要求時，電梯在無隨行電纜的狀態下，上述配置電梯的特殊方案，可在半封閉式井架下使問題輕而易舉的解決。且其轎廂具有防雨水及防曬隔熱等功能。故此種井架底部敞開式電梯謂之露天電梯。

　　4）圖4所述電梯結構除了配套其所述井架外，同樣適用于普通鋼結構井道，其要點在于配套此電梯結構，能使電梯整機能效比與性價比為最優。如井道面積同類型800kg標配乘客電梯，本發明配置的電梯井道面積將縮小36%。

　　5）上述井架除了采用鋼結構外，可選用高強度鋁合金材料制作。當配上整體式高鐵車廂材料時（詳見專利號：202110821315.2），外部配置彩色燈光；在無隨行電纜及不見導軌的前提下?？梢姡娞菰谝雇磉\(yùn)行時，宛如火箭的發射顯得絢麗多彩。人們將稱之為超入眼觀光電梯。

　　綜上所述，本發明為解決在全國各地實施與建設生態“智慧城市”任務的困境，而提供了可靠而扎實的行動方案；也為生態城市的建設與布局增添了一道絢麗的彩虹！

　　五、產品聲明

　　本產品于2021年年底提出，現已獲得國家電梯產品發明專利。其專利號：202111384093.9。

　　本產品配套中的限速制停裝置部件，現已報國家發明專利。其專利號：202311472957.1。此外，本部件符合國家電梯標準GB/T7588.1/2及相關標準要求。

　　吳哲 2024年2月于佛山
