編者按：在5G通訊、AI及人機交互技術下，不僅能滿足電梯群落高可靠、高效率地安全運營；而始終電梯處于使用受控、運行受控、維修受控、專用受控及遠程受控狀態；并適用于任何人群都能操縱它，使之操作便捷。

一、前言

電梯操縱箱，又稱之為操作盤。其操縱箱可設在轎廂或侯梯廳內。設在轎廂內的稱轎廂操縱箱;設在侯梯廳內的稱為侯梯廳登記箱(或預選層站裝置)。用指令開關、按鈕、觸摸屏或刷卡等操縱轎廂運行，僅在層間操作方式中方可把侯梯廳內操縱轎廂運行的稱為層站操縱箱。通常操縱箱面板設計分有外凸式、橫置式和直通式(從壁板頂直通到壁板底)、凸肚波浪式等，并增大按鈕文字尺寸以提高可操作性。

二、問題的提及

對于電梯操縱箱大多數人都使用過它，但并不熟悉其眾多功能。其功能在于操縱其轎廂載人（或物品）上下運行至所需達到的樓層，以及其它裝置的運轉控制?，F(xiàn)在，隨著人們生活與需求的不斷提升，可見，對于電梯的正確使用及安全性要求越來越高，則原設計的操縱裝置及系統也顯得力不從心，老百姓也不滿意。而且，有的地方不符合人類功效學原理。它主要凸顯處乘客或維修人員，在使用或操作過程中存在不盡人意的地方。具體表現如下：

1） 當轎廂進入的乘客較多時，且轎廂較大人員又擁擠，至部分乘客夠不到所需樓層按鈕，只得請人幫忙，比較尷尬。

2） 有時候乘客手中均提拉物件，一個人又不便于放下手中東西，去撳按樓層按鈕，只得用手中什物去觸碰按鈕，使其按鈕易損壞。

3） 一般來說，上了年紀的乘客，進了轎廂易將所到樓層不小心按鈕按錯，想更正沒辦法，則會增加電梯一?？繕菍?，影響電梯運行效率。

4） 當樓層較高時，人多又擁擠，到站門開了，卻沒有相關提示，不知道電梯停哪一層啦！對急于到站的乘客心里很焦慮。

5） 電梯因故而突然停梯困人，在操縱箱上沒有故障顯示或語音提示?；虿僮骶彆r鈴響而無人應答，手機卻又不在身邊。長時間等待，人想死的心情都有啦！

6） 當轎廂停在大廳時，已進入轎廂人員擁擠，有人還站在廳門與轎廂門之間想進入，此時，轎廂內沒有語音提示或警鈴聲響，使門口乘客進退兩難，不知所措。

7） 乘客進入轎廂按下按鈕后，電梯不運行，或重新關門也不行。這時，操縱箱窗口不顯示故障或警鈴聲響，使乘客感到很焦急，不知如何是好。

8） 對于普通乘客電梯而言，當有殘障人員或行動不便的人，使用其操縱箱時，則顯得無從下手、或操作不便，需要求助別人。

9） 有些大型寫字樓有多排電梯，且有一處或多處人流量出入較多的樓層。候梯時許多人不知道需要乘坐那臺電梯，而左顧右盼。還不清楚電梯要等多久，心中茫然。

10）對于困人救援時，存在諸多不確定因素。尤其電梯管理員需要與被困人員的聯系，如何快速確認轎廂所處樓層和內部狀況，以及被困人員的狀態等。

11）當乘客被困轎廂時，擔心的是有危險嗎？或還要關多久；最關鍵地是能否一個人操作轎廂內的裝置盡快逃生嗎？！

12）在城市人群密集區，當電梯管理員需要遠程調控或監管電梯時，在運作過程中稍不注意時，易與乘客發生矛盾及場地的擁擠，有時誘發相應安全事故。并且，能如何通過設備終端，掌控及了解電梯群落的運行動態及人群的流量狀態。

三、方案的抉擇

從上所述情形可知，電梯此類問題或使用不便時有發生。所以，電梯的使用等不僅牽涉到電梯的正常運行和運營效率，而且關系到老百姓生活和工作的便捷。下面我們來了解一下，討論如何正確設計操縱箱及運載功能，如何做到化解乘客心里的焦慮感及人性化的操作。

1. 硬件設計

操縱箱上設計要有明確的乘客、維修人員及電梯管理員運作空間，最大限度的利用人體視覺、聽覺等器官來便捷操縱電梯運行。并相關零配件的使用及功能應符合人類功效學原則。

2. 軟件設計

電梯操作智能化是智能電梯設計的重要組成部分，也是檢驗電梯智能化設計水平的重要標志。從設計的角度來說，電梯運行操作系統應充分利用人機界面嵌入式技術，結合人體心理和生理功能特點，以及符合我國國民的日常生活與工作習慣，在控制系統中，最大限度地采取智能化自動監測及操縱電梯。

3.標準要求

本發明主要依據下面幾項標準及相關規則：

a.在GB/T7588.1-2020標準中與操縱箱相關聯要求；

b.在GB/T10058-2023標準中與操縱箱相關聯要求；

c.近期，中國電梯協會起草了一份關于操縱箱技術標準。

由上可知，本發明將依據上述標準中相關電梯運行與使用配置要求，以及開關門運行機理、乘客乘梯習慣等，運用物聯網、AI及嵌入式技術等，利用5G通訊高速傳輸?shù)奶攸c與人機交互語言芯片等新產品、新技術，落實諸多人機界面操作難點，旨在有效提高電梯運營效率，以及其操作的安全與便捷性。

 四、方案及架構

總體方案在電梯智能化總成構架下，轎廂內裝設一人機界面操縱箱及配置人機交互操縱系統硬件；而運行控制以物聯網分布式布置，采用5G和北斗系統通訊方式進行數字化系統操作；此外，在運行系統設備終端上以智能嵌入式技術平臺展開交互式管理與監控?？梢姡?strong>電梯轎廂人機界面操縱箱和配置人機交互操縱系統，以及配套鏈接電梯安全運行監控系統及裝置。即為本發明的中心思想及要點。



圖1 人機界面操作位置示意圖

下圖1所示為電梯轎廂與之配套人機界面操縱箱、電梯安全運行監控裝置及人機交互操縱系統組成圖，簡稱人機界面操作構成示意圖。具體由電梯轎廂總成7、轎廂安全運行監控裝置2及人機界面操縱箱9等組成；而裝置2主要由雙目傳感器、智能傳感器（圖像處理器）、電路板及軟件等構成。其安全運行監控裝置2中探測頭4裝設在轎廂10頂部，其照射范圍覆蓋轎廂內部、廳/轎門出入口及門的全高。其操縱箱3主要由操縱箱面板和箱體、傳感器、各類操作元器件和電控芯片及相關軟件等構成。

關鍵點在于操縱箱面板上各種操作元器件的布局與組合，及相應系統軟件的配置。其功能主要在面板上分為基本區域、輔助區域及特定區域。它既有普通電梯操作功能，兼有電梯特定操作方法。同時，具有困人自動救援的人機交互輔助與電梯遠程生態安全監控的特點。具體詳見圖2所示。

圖2所示操縱箱面板區域功能分為三大塊。

由基本區域、輔助區域及特定區域組成。基本區域組成有銘牌區、樓層按鈕、開關門按鈕等，具體可參見圖6所示。輔助區域由故障顯示、視頻對話、投放播報、顯示屏和應急燈區、運行顯示、語音通話及專用操作等組成。而特定區域組成有界面啟動鍵、檢修對講鍵、獨立運行鍵、遠程操控鍵、檢修操作區。詳見圖2、圖3、圖4及圖5所示。

從圖6可見，基本區域及功能總體基本與現在電梯轎廂操縱箱配置大致相同，不同之處增加了輔助區域和特定區域相關功能及要求。且特定區域安置在操縱箱盒體內，配有專用三角鑰匙開啟。下面逐一介紹其輔助區域和特定區域兩部分功能：

圖2 操縱箱面板區域功能示意圖

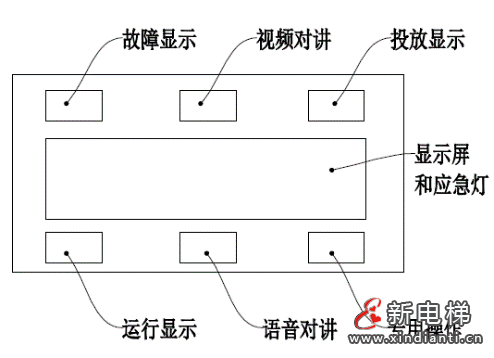

 圖3 輔助區域功能示意圖



 圖4 基本區域功能示意圖

 圖5 特定區域功能示意圖

1. 輔助區域分別介紹其功能如下。

1）故障顯示：當電梯電氣安全回路上一旦出現故障點，均在顯示屏上顯示。同時，故障在基本區域（見圖3）語音播報處以語音方式播放。

2）視頻對話：當電梯發生轎廂困人或特殊情況時，如電梯無法自動識別就近平層開門放人時間數秒后，則自啟動電梯遠程自動救援監控系統，通過轎廂雙目傳感器，在其顯示屏上與救援人員展開互動視頻對話。

3）投放播報：當電梯在正常運營時，用戶可在其顯示屏上投放廣告、小區會議信息及通知等內容。

4）顯示屏和應急燈區：顯示屏正如手機顯示屏，圖像與文字即為數字化。而應急燈在電梯停電時，則自動點燃顯示屏，時間保持至少1小時，確保轎廂地面照度不低于50lx。

5）運行顯示：在電梯正常運行過程中，乘客能清晰通過顯示屏，看到轎廂實時運行信息；同時，能聽到到站、報站及運行時間等相關語音提示或注意事項。

6）語音通話：通過此區點擊，能啟動電梯遠程自動救援監控系統中的呼叫裝置，在語音播報處與救援人員展開互動對話。

7）專用操作：該區為特殊裝置，如替代IC卡，當點擊打開此窗口時，轎廂雙目探測頭展開人臉識別掃描乘客的頭部，則乘客可登記所到樓層，不用IC卡刷卡，因在服務臺入住登記時已錄像。

圖6 操縱箱基本區域配置

2. 特定區域分別介紹其功能如下：

1）運行啟動鍵：本鍵啟動時，將輔助區域各功能開啟運行，使電梯操縱箱操控進入智數化場景。否則，輔助區域暫停運行，只有顯示屏和應急燈區正常運行。

2）維修對講鍵：啟動本鍵，展開維修人員在維修現場不同地方的通話及救助等功能。

3）獨立運行鍵：此鍵開通，則電梯進入專職人員（或大樓管理員）操縱電梯運行及各樓層?？渴褂谩２⒆詣舆M(jìn)入電梯遠程自動救援監控系統（平臺）。

4）輔助控制鍵：電梯管理員操縱，將電梯分別置于單梯、并聯或群梯控制狀態運營。

5) 檢修操作區：即為維修人員專用檢修安全操作裝置。即對電梯維修過程中的檢修操作，可操縱電梯以檢修速度運行到井道中任意位置或?？?。

3. 圖4基本區域功能中具有幾點與現結構不同之處。

1）警鈴：本按鈕除了五方通訊報警外，此警鈴還直通電梯遠程安全監控設備終端（如維修人員手機鳴叫等），以及在各樓層召喚盒處鳴叫。

2）語音播報：不但具備5方通話功能，而當乘客進入轎廂不便于使用樓層按鈕登記時，可采用此語音播報選層站方式；也用于語音通話或視頻對話。

3）樓層按鈕：各樓層按鈕復按后，即可取消該層站。另外，對于不方便的乘客可采取在語音播報處呼叫所到樓層，則其按鈕自動點燃登記。

下面就展開電梯轎廂人機界面交互操縱系統的硬件和軟件地設計及布局。

1）系統組成結構框圖

本發明為操縱箱嵌入式系統硬件總體布局結構圖。它運用人機交互技術，基于語音、肢體、視線跟蹤、面部等輸入手段的多通道交互特點，其目的是使人能以聲音、動作、表情、頭像等自然方式在轎廂與操縱箱位置進行人機界面交互操作。即以網關方式配置諸多功能模塊構成，具體詳見圖7所示。其硬件組成有微處理器、傳感器、語音等操作芯片。

圖7 系統硬件總體布局結構圖

2）系統軟件程序流程圖，如圖8所示。整個系統軟件采用模塊化設計方法，也稱結構化程序流程圖。對于系統的軟件設計，包括系統軟件的總體設計方案、人機界面系統功能模塊、人機界面區域模式運行程序流程以及軟件中的抗干擾技術。而圖9為人機界面交互系統區域模式運行流程圖。

 圖8  系統軟件程序流程圖

由此，依據圖9中系統區域模式運行流程圖，我們來梳理幾種區域模式方案的實施。

1）基本區域模式：當電梯進入該模式后，按照如今電梯運行模式，詳見圖6各功能區。

圖9 界面交互系統區域模式運行流程圖

即電梯隨著乘客進入轎廂手動登記樓層后，自啟動正常運行到登記樓層，開門放人后自動關門。一是等候數秒后，如無人呼梯則自行下到基站候梯；二是若其他樓層有人呼梯，則啟動運行至所呼樓層開門等候。

2）輔助區域模式：當電梯啟動進入該模式時，即自動進入輔助區域各功能區，詳見圖3所示。在正常運營時，電梯進入運行顯示功能，則顯示屏上動態顯示實時電梯運行狀態等數據與文字。同時，在圖4基本區域的語音播報窗口，聽到到站、報站及運行時間等相關語音提示或注意事項。其它功能可實時酌情顯現，并配有相關語音提示或警鈴鳴叫。

3）特定區域模式：圖5區域為電梯管理員和維修人員專用操作。通常操控運行啟動鍵與輔助控制鍵。一是啟動電梯進入輔助區域各功能；二是對電梯是否自動聯入單梯、并聯或群梯控制方式，即為進入輔助介入模式。

4）遠程介入模式：對電梯啟動進入各區域模式時，在電梯運營過程中，一旦發生相關安全故障或問題時，一是其系統自動聯入電梯遠程安全監控終端，可與電梯管理員或維修人員進行管控、調度及聯系；二是電梯發生困人時，不能就近平層放人狀態數秒后，則系統自啟動進入電梯人工《電梯困人應急救援預案》模式，具體參見本企業申報的發明專利號：2023118096544。

綜上所述，本發明專利內容包含執行上述各結構、電子元器件（如GPU芯片）及智能傳感器，以及在電梯運行過程中相關功能的應用等軟件程序。同時，其運行程序運用當今5G（含地基增強型系統）通訊、人工智能及嵌入式等技術，并將電梯運行時相關數據鏈接進入集群式物聯網交互運行及生態監控管理系統（平臺）。

五、方案優勢與說明

由上所知，本發明旨在通過以上電梯轎廂人機界面操作系統展開一系列裝置的配套設計，以及相應運行程序的模式識別與控制算法，使電梯人機交互操作系統，其構成的各子系統始終處于受控狀態下運行，能及時運算和可靠地監管，避免出現“爆梯”或“爬窩”等現象，以確保乘客放心地使用。

本系統地發明，使電梯在實際應用中，除了進一步完善了在電梯群落各類人群的使用及方便外，而在于以智能數字化的形式，系統性解決了目前電梯行業所面臨亟待解決了電梯操作不易的窘境。關鍵在兩個方面佐證：可見，其優勢及特點主要有如下幾點：

1）對于轎廂乘客監控裝置而言，它不是僅在候梯大廳設置，而是將攝像頭放置在轎廂內，可以檢測到候梯廳乘客人流量大體信息，對其人多擁擠的底層或其他層實行優先調度服務，盡快解決乘客擁擠紛雜的狀況。

2）在5G通訊、人工智能技術及人機交互技術下，不僅能滿足電梯群落高可靠、高效率地安全運營；并將電梯處于使用受控、運行受控、維修受控、專用受控及遠程受控狀態，而適用于如何人群都能操縱它。

3）采用數字電路技術，電梯群控系統中待時與音響預報子系統，既能在層站指示燈上及時預報待時數字式動態顯示功能。也能在候梯廳顯示器與轎廂顯示器上，顯示電梯運營信息、大樓電梯信息及其他信息等。同時，在候梯廳的登記箱、層站召喚箱以及轎廂內配置音響，其聲音信息有運行方向信息、到站信息及指導信息等。

4）由于對其系統選用了專家規則與模糊神經網絡控制作為變量分析，針對電梯運行過程中的人流量進行動態特性量化評定，則有效控制了轎廂內擠滿乘客的狀況。即在合適的轎內擁擠度下，提高了乘客的乘坐舒適感。

5）利用人機界面嵌入式技術，在大樓管理員室備有“電梯運營監控子系統”，該系統CRT顯示電梯運行情況的同時，還可對運行方式的轉換、電梯故障的查詢與處置，以及服務層的停放等進行及時調度；轎廂內結合人機界面操作裝置，可輸出幫助乘客應用及操作電梯的指導信息，防范于未然。

六、產品專利說明

本發明專利于2024年12月申請，現已獲得國家發明專利申請?zhí)枺?strong>202411955531.6。



2025年1月18日于佛山整理
